이점
안전. 팀은 엘리오스 3를 사용하여 지상의 안전에서 35미터 높이의 서지 탱크를 점검하고 유지보수를 계획할 수 있었습니다. | 효율성. 7분간의 드론 비행에서 수집된 데이터는 미지의 정보나 추정치를 기반으로 한 계획에 소요되는 시간을 단축하면서 로프 접근 경로를 계획하는 데 도움이 되었습니다. |
정확성. 엘리오스 3호의 비행 결과는 탱크가 설계대로 제작되지 않았다는 것을 증명했고, 따라서 현장 기록을 갱신하고 실제 데이터와 일치하도록 흐름 계산을 다시 수행해야 했습니다. | 콜라보레이션 Osprey Integrity는 로프 접근 전문가들과 협력하여 가장 안전한 유지 보수 작업을 수행하는 방법을 계획했습니다. 이 협업은 정확한 데이터 수집으로 신속하게 움직이면서 로프 전문가를 더 안전하게 유지했습니다.
|
수력 발전은 고도로 면밀히 조사된 산업입니다. 인프라는 최고의 기술로 구축됩니다. 하지만 기술은 끊임없이 발전하고 있습니다. 시간이 지나면 다시 수력발전소로 돌아가서 업데이트를 해야 하고, 가능하면 발전소 생산량을 업그레이드해야 합니다.
탈슨 수력 발전소는 캐나다 노스웨스트 준주에 있는 290미터 길이의 수로인 탈슨 강에 위치하고 있습니다. 현재 수력발전소 1기를 보유하고 있습니다. 방송국은 6개월 동안 새 단장이 가능하도록 오프라인으로 전환되었습니다. 터빈을 새로 설치하고 발전기를 새로 설치하고 필요에 따라 수리 작업을 하는 등 정비할 예정입니다.
드론 지도를 이용한 수력발전소의 향후 업그레이드 계획
Taltson Hydro Plant의 리퍼브를 위한 확장적인 운영의 일부는 발전기뿐만 아니라 터빈을 업그레이드하여 발전기의 최대 용량을 증가시키는 것을 포함합니다. 여기에는 펜스톡 서지 탱크에 특별히 초점을 맞추어 물 운반 시스템의 모든 측면을 검사하여 유량 용량과 상태를 파악하는 것이 포함됩니다. 이는 터빈의 정상 작동 시 댐퍼로 사용되기 때문에 매우 중요한 요소입니다.

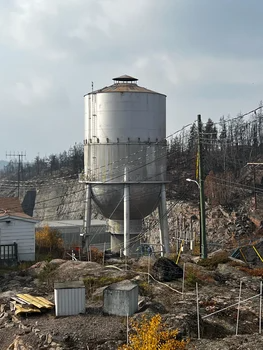

서지 탱크는 높이가 35m로 내부에서 안전하게 접근하기 어렵습니다.
자산 상태를 평가하기 위한 데이터 수집도 이 프로세스에 중요합니다. 다양하고 전문적인 팀이 모여 공장 안팎에서 데이터를 수집했습니다.
Mark Horton은 수력 발전소의 디지털화를 위해 참여한 Dimension Consulting 팀의 일원이었습니다. 그는 소유주의 엔지니어인 GTA Hydro의 Yannick Methot와 협력하고 있었습니다. 그들은 함께 공장의 업그레이드를 평가하고 계획하는 데 도움을 주었습니다.
Crux Trades의 Mark Nevison은 사이트 주변의 높은 액세스 지점을 돕기 위해 계약된 로프 접근 전문가입니다. 그는 재단장을 돕는 로프 전문가들의 팀장입니다.
Mark Nevison은 일부 데이터 수집을 위해 드론 서비스 제공업체 전문가인 Osprey Integrity에 연락할 생각을 가지고 있었습니다. 그들은 특히 높이가 35미터에 달하는 서지 탱크에 관심이 많았습니다. 드론을 사용하면 높이에서 필요한 작업에 액세스할 수 있는 최상의 방법을 계획하는 데 도움이 될 수 있습니다.
Taltson Hydro Plant에 대한 접근은 비행기를 통해서만 가능합니다.
검사 워크플로우에 드론 포함
Osprey Integrity 회장 Courtland Penk는 믿을 수 없을 정도로 멀리 떨어져 있는 그 현장에 갔습니다. 도로가 아닌 작은 비행기로만 접근이 가능합니다. 그들은 라이다 이미지뿐만 아니라 시각적 검사를 완료해야 했습니다. 이러한 이유로, 그들은 Elios 3가 프로젝트를 위한 이상적인 솔루션이라고 생각했습니다. 높이와 울타리, 터널 및 서지 탱크의 제한된 공간 내부에서 데이터를 안전하게 수집할 수 있습니다. 그들은 특히 서지 타워의 오리피스를 보고 드론과 함께 펜대 안에서 더 나아가기를 원했습니다.
계획된 비행과 올바른 도구를 선택한 상태에서, 남은 것은 코트랜드와 그의 팀이 비행을 완료하는 것뿐이었습니다.
엘리오스 3호와의 드론 비행은 놀랍게도 빨랐고 35미터 높이의 서지 탱크에서 필요한 모든 데이터를 수집하는 데 7분밖에 걸리지 않았습니다. 그 후, 그들은 드론을 구조물로 더 멀리 날리고, 시각 이미지와 라이다 데이터 수집과 함께 배관과 터널의 T-Joint를 분석했습니다.

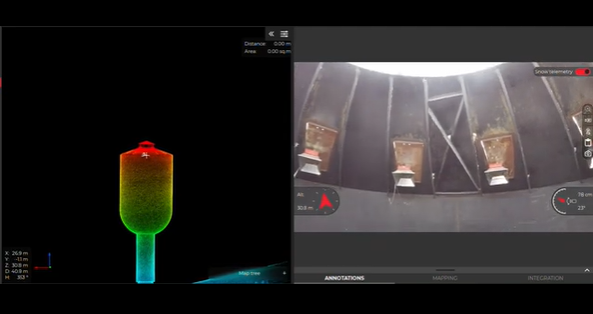

서지 탱크 내부에는 엘리오스 3호의 카메라가 점검하는 데 도움이 되는 녹이 슬어 있었습니다.
Elios 3 서지 탱크 점검 결과
엘리오스 3호와의 비행에서 얻은 데이터는 매우 유용했습니다. Cortland는 프로젝트에 참여한 타사 계약자와 공유하기 전에 CloudCompare 및 Metashape를 사용하여 초기 처리를 수행했습니다. 그런 다음 추출된 3D 스캔을 사용하여 서지 탱크의 향후 작동을 위해 오리피스 및 티 조인트 손실에 대한 CFD 분석을 수행했습니다.
그런 다음 마크 N과 그의 팀은 드론 검사를 사용하여 로프 엔지니어의 접근을 계획했습니다. 로프를 고정하기 위해 사용하려던 탱크의 일부 구조물이 녹슨 것을 발견했기 때문에 이것은 매우 중요했습니다. 볼트와 나사도 없었습니다.

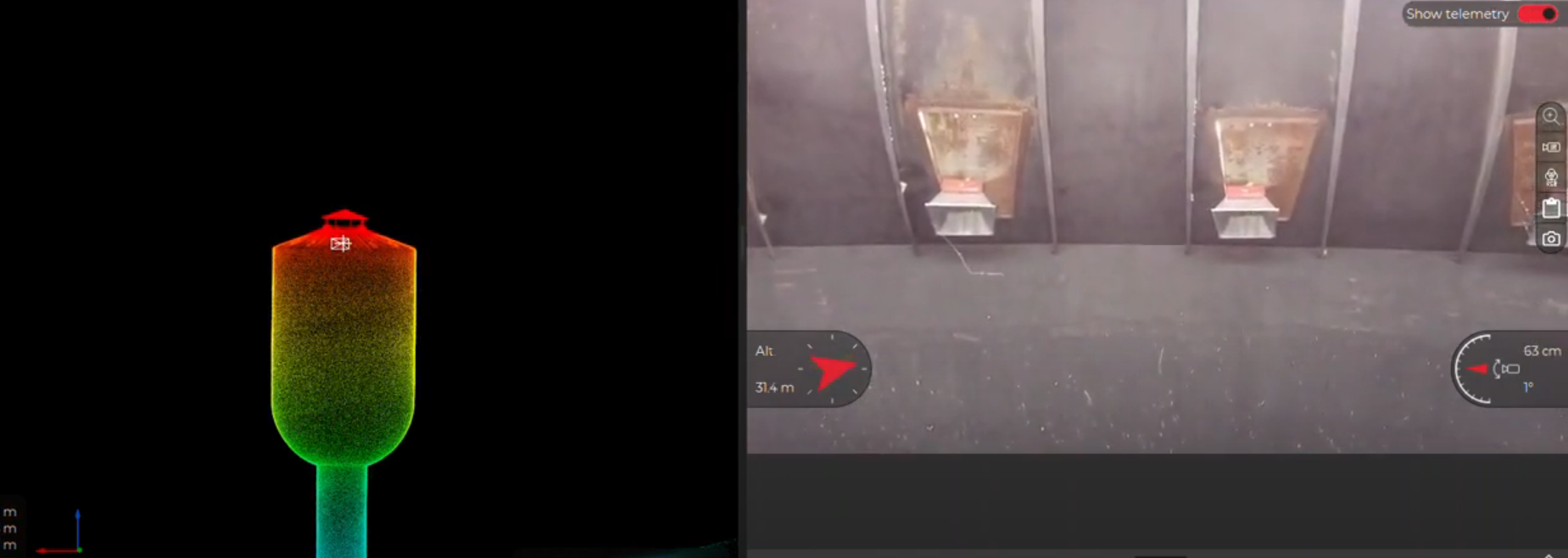

서지 탱크 안에 있는 엘리오스 3의 LiDAR 및 시각적 스캔을 봅니다.
또한 T-Joint가 계획된 기록과 다르게 구축된 것을 발견하였는데, 이는 새로운 설치물로 펜스톡의 최대 압력 용량을 확인하는 중요한 정보였습니다.
드론 점검의 영향
코트랜드 팀이 마크 N. 및 로프 접근 전문가들과 공동으로 수행한 작업은 로프 팀이 드론 검사와 협력하여 더 안전하고 효율적인 작업을 가능하게 하는 방법을 강조했습니다.
Courtland와 Osprey Integrity는 예상보다 더 많은 정보를 제공할 수 있었고 재단장 과정을 간소화하는 데 도움이 되었습니다. 곧 Taltson Hydro Plant는 새로운 장치와 함께 온라인 상태가 될 것이며, 향후 18MW에서 22MW 부지로 업그레이드하기 위한 조치를 지역 사회에 제공할 준비가 되어 있습니다.
Elios 3 및 새로운 측량 페이로드에 대해 자세히 알아보기
★ 위 지료는 제조사 홈페이지 사례연구 자료를 번역하여 공유한 자료입니다. ★
