이점
Elios 3 및 새로운 RAD 페이로드를 통해 방사선 핫스팟을 신속하게 식별하고 측정합니다. | 규모에 맞게 복제할 수 있는 사람의 개입이 필요 없는 안전한 검사입니다. | 이 사이트에서 처음으로 만든 원전 인프라 3D 모델. |
원자력 발전소는 국제 및 국가 안전 기준에 의해 엄격하게 통제됩니다. 핵폐기물 관리부터 원자로에서 중수를 운반하는 배관에 이르기까지 모든 물질을 지속적으로 모니터링하는 것은 현장의 전반적인 안전 인증에 매우 중요합니다.
드론 검사는 인간의 개입이 필요하지 않게 함으로써 원자력 인프라 검사를 더욱 안전하게 만들고 있습니다. 현장 작업자의 노출이 줄어들면서 발전소 안전 기준이 개선됩니다. 엘리오스 드론 모델은 이미 이 분야에서 작동하고 있으며, 미국 원자력 발전소의 80%가 Flyability 기술을 사용하고 있습니다. 엘리오스 3호는 에너지부와 아이다호 환경 연합이 비행 가능성 드론이 높은 방사선 환경을 어떻게 처리할 수 있는지 평가하기 위해 시간당 10,000R의 방사선을 노출시켰으며 엄격한 테스트를 뛰어 넘었습니다. 최소 방사선 허용 오차는 엘리오스 3가 쉽게 처리한 1,000R/h입니다. 드론의 라이다 센서, 변속기, 조명은 조건에 영향을 받지 않았으며, 이는 프레임과 드론 하드웨어가 방사선 검사에 모두 적합하다는 것을 의미합니다.

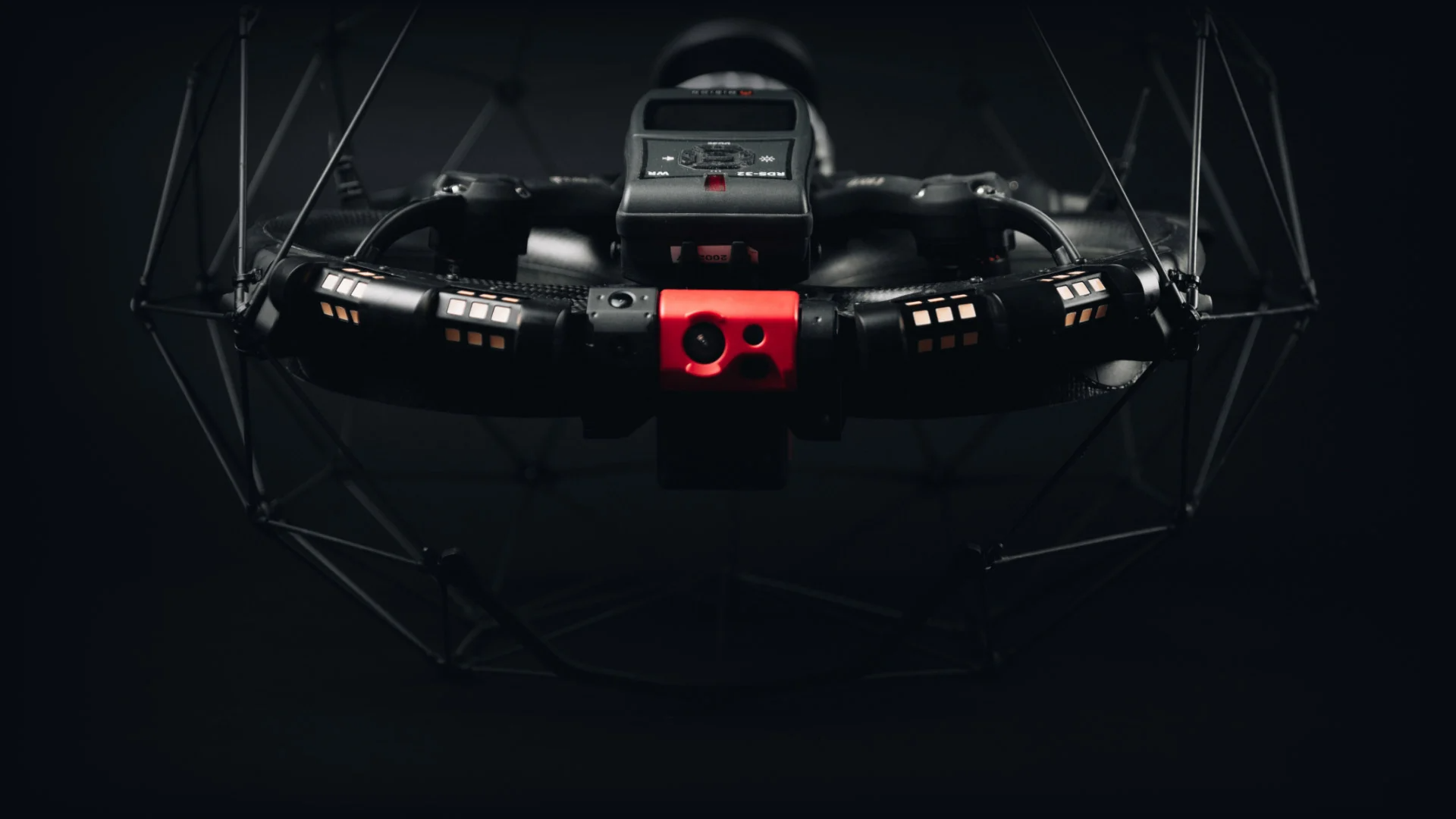

엘리오스 3호는 현재 방사선 검출 전문가인 미리온 테크놀로지스가 만든 특수 RAD 탑재체를 보유하고 있습니다. Elios 3의 모듈식 탑재체는 방사선 조사를 위해 이 센서를 부착하고 공장 주변에서 필요에 따라 다른 탑재체로 교체할 수 있음을 의미합니다. RAD 페이로드는 의사 결정에 중요한 정보를 제공하기 위해 방사선 선량 필드를 식별, 측정 및 모니터링하는 데 사용됩니다. 현재 방사선량과 누적 피폭량을 모두 측정하여 표준 선량계보다 더 많은 방사선 피폭 데이터를 제공합니다. Elios 3 RAD 워크플로우는 드론의 비행 경로, 방사선 수준에 대한 정보와 드론 앞에 있는 것을 3D로 표현하여 데이터 포인트 클라우드에서 감지된 R/h 수준을 보여주는 것 외에도 전통적인 방법만큼 정확한 실시간 데이터를 제공합니다. 방사선 조사를 더 안전하게 하기 위한 다음 단계입니다.
고객 요구사항
엘리오스는 최근 미국의 주요 원자력 발전소에 배치되었습니다. 이 원자력 발전소는 엘리오스 3호의 RAD 탑재체 시험을 통해 방사선 검사 작업 흐름을 조정하고 있습니다. 이 프로젝트의 요구 사항은 방사선 핫스팟을 찾아 측정하는 새로운 시스템을 찾는 것이었습니다. 공장의 관리자들은 11피트(3.3미터) 길이의 미리온 기술의 휴대용 센서인 텔레폴과 함께 Elios 3와 RAD를 테스트하기를 원했습니다. 두 도구는 모두 '손이 닿지 않는' 영역을 검사하는 데 사용되며, Elios는 원격으로 시범 운영되기 때문에 범위가 더 길어집니다.
검사 중인 영역에는 터빈 갑판 및 관련 주 증기 라인이 포함되었습니다. 높은 수준의 방사선이 존재하기 때문에 검사 및 일상적인 조사가 어려울 수 있습니다. 만일 성공한다면, 이 방사선 검사 시스템은 기술을 시험하는 발전소와 모기업의 범위 아래에 있는 더 넓은 원자력 함대의 표준이 될 것입니다.
ALARA 전문가(방사선 피폭량이 합리적으로 달성 가능한 수준 이하가 되도록 보장하는 책임)와 로봇 및 드론 전문 방사선 방호 기술자는 Elios 3 RAD 테스트를 구현하기 위해 발전소의 정전 계획 및 실행 그룹의 프로그램 매니저 및 드론 코디네이터와 함께 작업했습니다.
해결책
엘리오스 3는 RAD 센서가 부착된 상태로 공장 전체의 여러 위치에 배치되었습니다. 엘리오스 3호의 RAD 탑재체는 미리온사의 RDS-32 WR 센서를 사용해 드론 조종사에게 실시간 데이터를 다시 전송합니다.
ALARA 전문가는 이 새로운 워크플로우의 이점에 대해 설명했습니다. "드론에 방사선 검출 기능을 추가하면 기술자가 해당 분야의 방사선 및 산업 위험에 노출되지 않고 설문 조사를 수행할 수 있습니다. 또한 작업을 수행하기 전에 노출을 더 정확하게 추정하는 데 도움이 됩니다. 우리가 다른 이유로 드론을 일반적으로 사용해온 알려진 고선량 지역뿐만 아니라 다른 지역에서도 조사하기가 어렵다는 것을 알게 되었습니다."

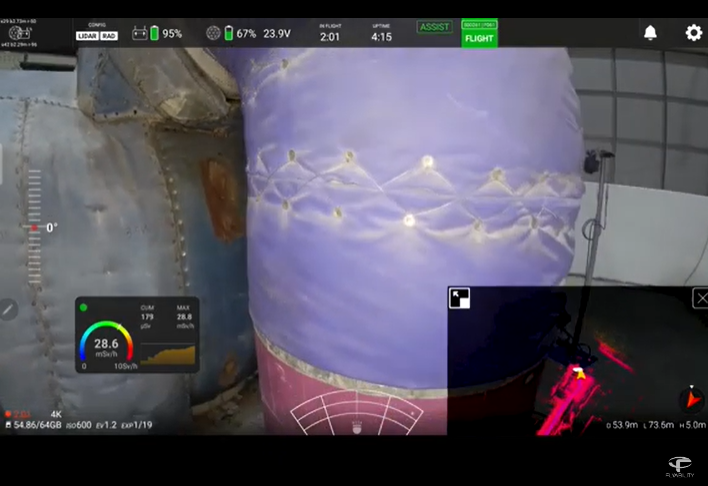

조종사가 기내 방사선 수치를 수신할 때 연구팀은 핫스팟을 나타내는 방사선 수치가 급증하는 것을 확인할 수 있었습니다. 증기 계통 배관의 굴곡에서 두 개의 더 높은 선량률 위치가 확인되었으며, 이는 처리 시 면밀히 조사해야 할 영역으로 표시되었습니다.

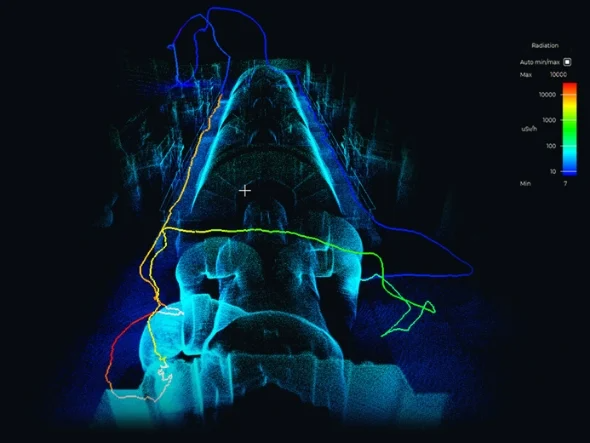

비행이 완료된 후 데이터는 Flyability에 의해 Inspector 4.0 소프트웨어로 처리되었습니다. RAD를 운반하는 Elios 3가 수집한 데이터를 사용하여 그래프와 3D 모델을 렌더링하고 발전소 관리자 및 모회사 팀과 공유했습니다. 여기서 그들은 조종사가 3D 모델에서 감지한 증기 파이프의 방사선 핫스팟이 구부러지는 것을 볼 수 있었고, 이를 통해 검사자들은 방사선 수준 외에 빌드업의 범위를 볼 수 있었습니다.
결론
이 새로운 방사선 검사 작업 흐름은 원격으로 조종되는 드론의 향상된 범위 덕분에 텔레폴이 도달할 수 없는 영역에 도달하는 강력하고 효과적인 것으로 입증되었습니다. 충돌에 강한 기술은 조종사가 터빈 바닥과 지역 전체에 드론을 이동시킬 수 있는 자신감을 가지고 비행할 수 있다는 것을 의미했습니다.
팀원들은 결과물의 세부 사항과 품질에 깊은 인상을 받았습니다. 2D 지도가 아닌 3D 모델의 생성은 방사선 조사를 위한 최초의 사례이자 방사선 핫스팟의 위치를 더 잘 시각화하기 위한 대규모 진전이었습니다.
방사선 방호 기술자는 "드론 데이터는 철저하고 정확하여 현장의 실제 조건을 반영한다는 높은 수준의 확신을 제공한다"고 말했습니다.
방사선 감시를 위해 드론을 사용하면 방사선뿐만 아니라 산업 위험에 대한 불필요한 인체 노출을 제거할 수 있습니다. 공장의 모회사는 인프라 전반에 걸쳐 드론과 로봇을 사용함으로써 이미 이점을 포착하고 있으며, 이러한 이점은 이제 RAD 페이로드의 추가로 강화되었습니다. 엘리오스 3와 RAD 페이로드 덕분에 정확하고 무인 방사선 조사를 드론으로 수행할 수 있습니다. 미국 내 원자력 발전소의 80%가 이미 Flyability 기술을 갖추고 있는 상황에서, 이 워크플로우는 이 회사와 잠재적으로 더 많은 원자력 발전소 소유주에 의해 전국적으로 복제될 것입니다.
★ 위 지료는 제조사 홈페이지 사례연구 자료를 번역하여 공유한 자료입니다. ★
