엘리오스 3의 실내 3D 맵핑을 통해 로잔 시의 수질 검사에 도움을 줍니다.

이점

서론

스위스 로잔 시는 혁신의 중심지로 널리 알려져 있습니다.

혁신과 연구에 중점을 둔 대학인 Ecole Polytechnique Fédérale de Lausanne(EPFL)은 한 해에 여러 개의 기술 중심 스타트업을 만들고, 그 중 많은 스타트업들이 그 도시를 본사로 선택합니다.

이 도시에는 플라이어빌리티(Flyability)를 포함한 100개 이상의 스타트업이 있습니다.

이러한 이유로 로잔은 국경 내에 위치한 최첨단 기술을 활용하여 지역 스타트업과 협력하여 새로운 기술을 작업에 활용하는 경우가 많습니다. 이러한 노력의 일환으로 로잔의 수도국은 내부 검사를 개선할 수 있는 방법을 찾기 위해 플라이어빌리티의 엘리오스 3와 함께 일련의 테스트를 수행했습니다.

고객 요구사항

로잔의 물 부서는 도시의 전체 물 순환을 감독하며 도시의 식수를 유지, 정화, 저장뿐만 아니라 하수 운영을 관리합니다.

그들의 업무의 일환으로, 부서의 직원들은 도시의 모든 물 관련 자산을 정기적으로 모니터링하고 유지해야 합니다. 이 작업은 정기적인 검사가 필요하며, 이 기간 동안 시 검사관들은 도시의 수계와 자산 내의 결함을 찾게 되며, 이는 유지 보수 또는 추가 모니터링이 필요할 수 있습니다.

수자원부가 정기적으로 점검하는 주요 자산은 다음과 같습니다.

• 폐수 대피 금고. 이러한 금고 내부의 검사는 가스, 생물학적 위험(인체 폐기물의 형태) 및 제한된 공간 유입으로 인한 검사자에게 위험을 제공합니다. 수무부 직원들은 반드시 필요한 경우에만 출입을 시도하며, 출입 시 주의 깊게 계획하고 방독면 및 기타 PPE를 착용하여 안전을 확보합니다.
• 물탱크. 도시의 식수를 저장하기 위해 사용되는 이러한 탱크 내부의 검사는 검사관이 밀폐된 공간에 들어가야 합니다. 또한 탱크의 슬래브를 검사하려면 비계 높이에서 작업해야 하므로 검사자에게 더 큰 위험을 초래합니다.

물부가 정기적으로 검사하는 다른 자산에는 폭풍의 범람과 유출로, 식수 저장고, 매니폴드, 난형 탱크, 그리고 대피 수집기가 포함됩니다.

이러한 자산을 검사할 때 시간에 따른 결함의 진화를 추적하는 것이 작업의 핵심 부분입니다.

가장 일반적인 우려 사항 중 일부는 폐기물 축적, 갤러리 붕괴 및 시스템에 사용되는 자산의 일반적인 무결성입니다.

시 직원들은 점검 과정에서 이전에 확인된 결함이 더 심해졌는지 확인하기 위해 해당 결함의 위치로 돌아갑니다. 각 결함의 정확한 위치를 파악하는 것은 결함을 모니터링하고 악화되지 않도록 하는 데 중요합니다.

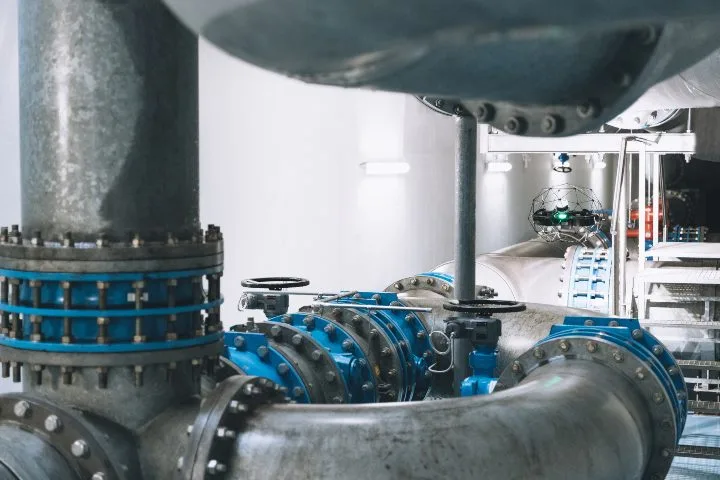

해결책

로잔 수도국의 검사 담당자들은 엘리오스 3호를 다음과 같이 테스트하기로 결정했습니다.

• 자산 내의 내부 공간에 대한 상세한 3D 모델을 만들어 유지 보수 작업을 지원합니다. 여기에는 원래 구축된 대로 구조를 재구성하고 모델을 디지털 트윈으로 사용하여 시간이 지남에 따라 구조의 변경 사항을 추적할 수 있습니다.
• 검사 데이터에서 확인된 각 결함의 위치를 정확히 파악하여 검사자가 Elios 3에서 수집한 데이터로 생성된 3D 모델을 사용하여 이전에 결함이 발견된 정확한 위치로 복귀할 수 있습니다.
• 비계 위에서 제한된 공간에 진입하여 높이에서 작업할 필요를 없애 검사 시 안전성을 향상시킵니다.

결과.

6개월의 기간에 걸쳐 수무부는 엘리오스 3호를 여러 차례 점검에 사용했습니다.

이러한 테스트 미션을 통해 부서는 3D 지도 제작, 원격 데이터 수집, 결함 위치 파악 등에 필요한 모든 사항을 해결하여 시간이 지남에 따라 정밀한 모니터링이 가능하도록 할 수 있었습니다.

"Elios 3의 3D 지도를 통해 폭풍 범람이든 식수 저장고든 필요한 모든 구조물을 모델링할 수 있습니다. 그런 다음 이 지도를 사용하여 시뮬레이션을 수행하고, 건설된 구조물의 정확한 계획을 재구성하고, 검사 작업에서 발견된 결함의 정확한 위치를 추적할 수 있습니다."

- Sébastien Ramelet, Lausanne Water Department의 프로젝트 매니저 엔지니어/수질 보호 검사관

다음은 Elios 3을 사용하여 부서에서 수행한 검사의 두 가지 예입니다.

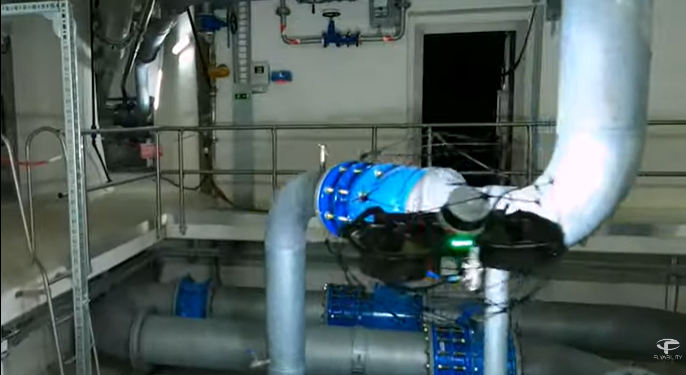

1. 탱크 슬래브 검사

수무부는 엘리오스 3호와 함께 탱크 슬래브 검사를 반나절 만에 실시해 검사에 필요한 시간을 5일에서 줄였습니다.

그 시간의 대부분은 비계를 만들고 탱크 안에서 이동시킨 다음 검사가 완료되면 철거하는 데 사용되었습니다. 엘리오스 3호는 탱크 안으로 날아가서 원격으로 데이터를 수집할 수 있기 때문에 이러한 스캐폴딩이 필요하지 않아 검사가 더 빠르고 안전해졌습니다.

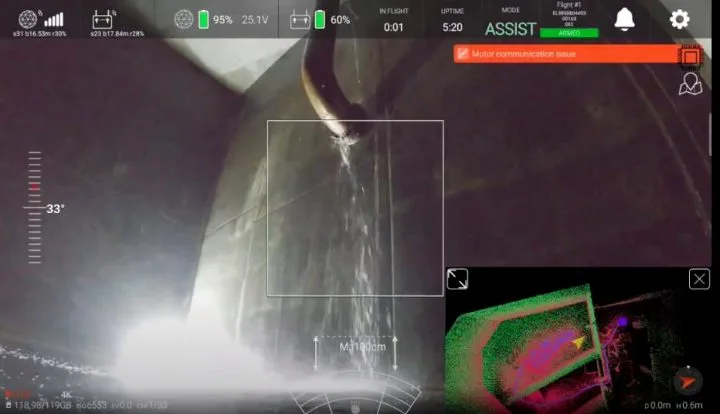

2. 스톰 유출수 검사

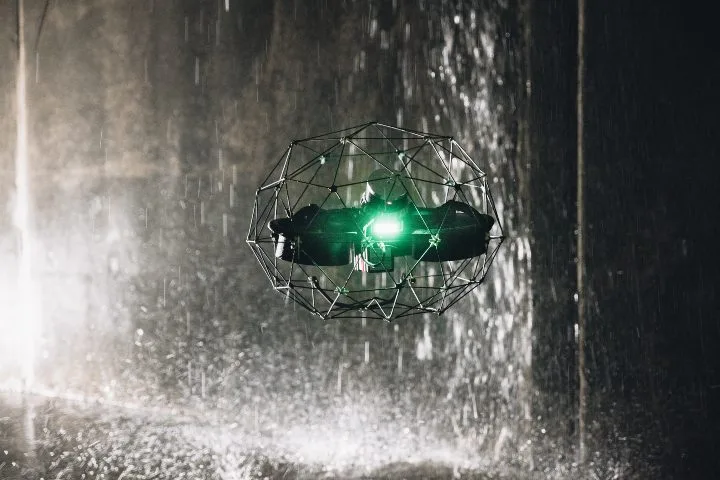

수자원국은 엘리오스 3호를 이용해 폭풍 유출로를 조사했고, 이를 이용해 구조물의 3D 모형을 만들었습니다. 엘리오스 3호는 검사관들이 필요한 데이터를 수집하는 동안 지상에 머물 수 있도록 하여 유출로에 들어갈 수 있는 잠재적인 위험을 제거했습니다.

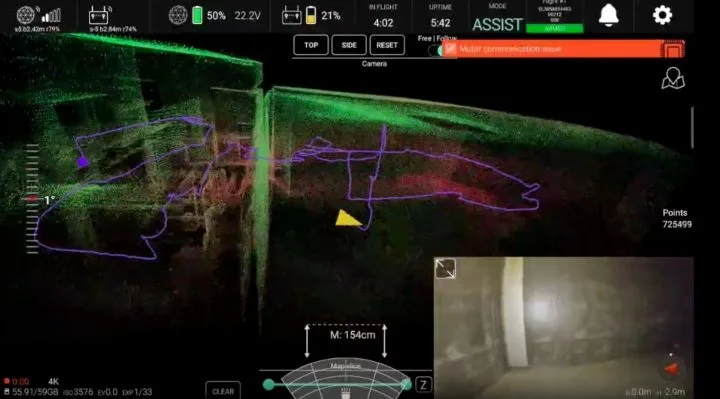

Elios 3의 LiDAR 데이터로 작성된 3D 모델은 폭풍우 유출로에 대한 시뮬레이션을 작성하는 데 사용되었으며, 이는 수리부의 유지관리 결정에 도움이 되었습니다.

이러한 검사 및 기타 여러 검사를 통해 Water Department는 검사 작업에서 Elios 3를 사용함으로써 몇 가지 이점을 실현했습니다.

다음은 이러한 모든 이점입니다.

• 실내 3D 지도.엘리오스 3호의 3D 지도는 결함 위치를 모니터링하고 시간에 따른 폐수 구조물의 성능을 시뮬레이션하는 데 유용한 데이터를 제공했습니다.
• 시간 경과에 따른 결함 모니터링. Elios 3의 3D 지도를 통해 검사자는 검사 중 발견된 모든 결함을 겔화하여 미래에 특정 장소로 복귀할 수 있으므로 결함을 모니터링하는 능력이 근본적으로 향상됩니다. 또한 Elios 3의 비디오 영상을 통해 검사자는 자산 내의 특정 위치로 돌아가 특정 날짜에 어떤 모습이었는지 확인할 수 있으므로 시간이 지남에 따라 자산의 변화에 대한 통찰력을 높일 수 있습니다.
• 안전. Elios 3는 검사자가 데이터 수집을 위해 위험한 밀폐 공간에 들어가거나 높이에서 작업할 필요를 없애 작업의 안전성을 크게 향상시켰습니다.
• 속도입니다. 엘리오스 3호는 수무부가 수행하는 여러 검사에 필요한 시간을 줄이는 데 도움이 되었습니다. 예를 들어, 탱크 점검에 필요한 시간을 일주일에서 반나절로 단축하여 건물 비계의 필요성을 제거함으로써 4일 반의 작업 시간을 절약할 수 있었습니다.
• 사용 편의성. 이전에 드론을 날린 적이 없었던 수상 부서의 직원들은 1시간도 채 되지 않는 훈련으로 엘리오스 3호를 작업에 빠르게 사용할 수 있었습니다.
• 데이터 품질.Elios 3의 시각적 데이터는 검사자가 수집할 수 있는 것과 동일한 품질이었지만 완전한 범위를 보장하고 수집된 모든 데이터를 4K로 저장할 수 있는 추가적인 이점이 있었습니다. 반면, 사람은 결함을 놓치거나 위치와 모양을 잊어버릴 수 있습니다.

결론

로잔 시 수자원국은 전통적인 육안 검사와 더불어 내부 검사에 엘리오스 3호를 영구적으로 채택하기로 결정했습니다.

테스트는 매우 철저해서 테스트하는 동안 드론 프로그램과 관련 관행을 구축할 수 있었고, 유지보수 작업 전반에 걸쳐 Elios 3의 정기적인 사용을 시작할 수 있었습니다.

시간이 지남에 따라 Water Department가 Elios 3로 제작하는 3D 모델은 구조의 변화를 모니터링하는 데 있어 상당한 향상을 가져올 것이며, 결함의 위치와 발생에 대한 영구적인 디지털 기록을 만들어 자산의 수명을 향상시킬 것입니다.
