1. 다중 스펙트럼 이미징은 어떻게 작동합니까?

우리는 물체에 반사된 빛 덕분에 눈으로 볼 수 있습니다. 물체에서 반사된 빛은 눈에 도달하고, 뇌는 이를 처리하여 물체를 보게 합니다.

이 반사된 빛은 전자기파(광자라고 불리는 에너지 덩어리로 전파되는 전기파와 자기파의 형태로 전파되는 에너지의 한 형태)입니다.

2. 전자기 스펙트럼이란 무엇입니까?

전자기 스펙트럼은 파장별로 구성된 연속적인 전자기 복사 영역을 포괄합니다. 이 스펙트럼은 특정 파장 간격 내의 복사를 나타내는 밴드로 구분됩니다.

이 스펙트럼은 매우 짧은 감마선부터 매우 긴 전파까지 아우릅니다.

각 밴드는 다양한 과학, 기술, 실용 분야에 적용되어 특정 목적을 달성합니다.

다양한 밴드별 파장과 활용

• 자외선(UV) 영상 (100 ~ 400 나노미터) : 자외선 영역은 법의학 분석, 예술 작품 복원, 환경 모니터링 등에서 사용됩니다.


• 가시광선 (400 ~ 700nm) : 사람이 볼 수 있는 빛의 영역으로, 보라색에서 빨간색까지의 색상이 포함됩니다.


• 블루(파랑) 밴드 (450 ~ 495nm) : 대기 연구 및 수역 분석에 유용하며, 물에 잘 흡수되고 대기 입자에 민감하게 반응합니다.


• 그린(초록) 밴드 (495 ~ 570nm) : 식물은 초록색 빛을 반사하기 때문에, 식물의 건강 상태 분석에 주로 사용됩니다. 또한, 초록색 빛은 수심이 깊은 곳까지 도달하기 때문에 심해 관측에도 활용됩니다.


• 레드(빨강) 밴드 (620 ~ 750nm) : 식물의 엽록소 흡수 분석에 매우 중요하며, 식생 상태 평가에 필수적인 파장입니다.


• 근적외선(NIR) (700 ~ 1,400nm) : 농업 및 생태 연구에 핵심적인 밴드입니다. 식물은 NIR 빛을 강하게 반사하기 때문에, 생물량, 생육 상태, 스트레스 여부 등을 평가하는 데 적합합니다.


• 단파 적외선(SWIR) (1,400 ~ 3,000nm) : 대기 안개를 투과할 수 있어 지질 지도 작성이나 광물 탐지에 활용됩니다.  토양 및 식물의 수분 함량 분석, 산불 감지 및 관리에도 유용합니다.


• 중파 적외선(MIR) (3,000 ~ 8,000nm) : 주로 열화상(thermal imaging) 용도로 사용됩니다. 온도 차이 측정, 열 이상 탐지, 환경 감시, 군사 감시, 화산 활동 모니터링 등에 활용됩니다.

스펙트럼 밴드의 중요성

특정 스펙트럼 밴드는 "재료 고유의 스펙트럼 서명(spectral signature)" 을 기반으로 물질을 식별할 수 있게 해줍니다.

이는 각 물질이 스펙트럼의 다양한 영역에서 빛을 반사하거나 흡수하는 방식이 다르기 때문입니다.

여러 스펙트럼 밴드에서의 빛 반사 특성을 분석하면, 대상 물체나 식생, 표면 상태를 판단할 수 있습니다.

예를 들어, 건강한 식물은 광합성을 위해 청색 및 적색 빛을 흡수하고 엽록소를 생성합니다.

그 결과, 엽록소 함량이 높은 식물일수록 근적외선(NIR) 에너지를 더 많이 반사하게 되며, 반대로 건강하지 않은 식물은 반사가 적습니다.

멀티스펙트럼 영상처리(MSI)에 포함되는 단계

기존 카메라와 달리, 멀티스펙트럼 이미징(MSI) 시스템은…

전통적인 카메라는 가시광선 영역의 세 가지 기본 색상(빨강, 초록, 파랑)만을 촬영하는 반면, MSI 시스템은 자외선(UV), 가시광선, 근적외선(NIR)을 포함한 가시 및 비가시 영역의 빛을 모두 포착할 수 있습니다.

다음은 "멀티스펙트럼 이미지 촬영(MSI Camera)" 에 포함되는 주요 단계입니다:

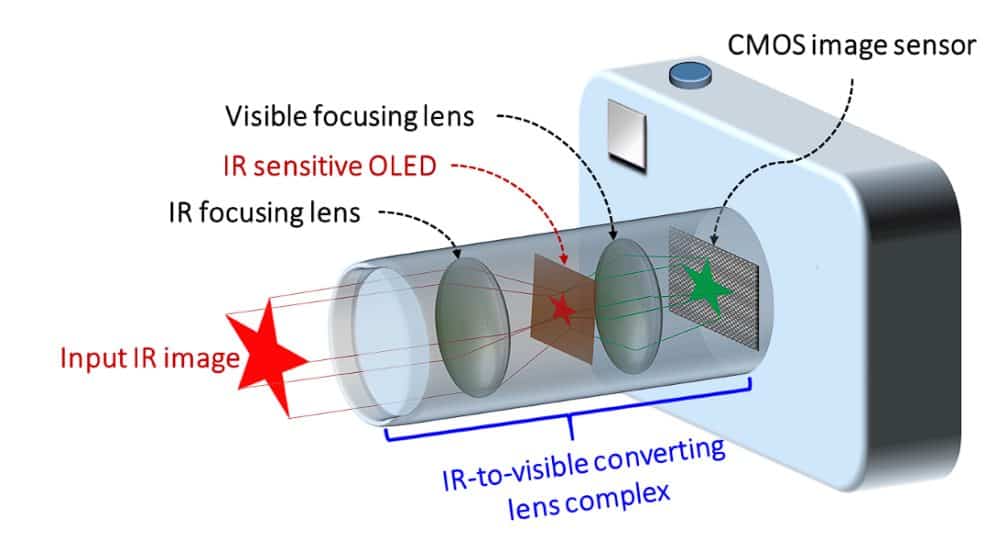

1. 센서 기술 (Sensor Technology) MSI는 전자기 스펙트럼의 다양한 영역에 민감한 센서를 사용합니다.

이 센서들은 특정 스펙트럼 밴드 내에서 물체가 반사하거나 방출하는 에너지를 감지합니다.  MSI 시스템은 다음과 같은 방식으로 빛을 원하는 스펙트럼 밴드로 분리합니다:

(1) 필터 휠(filter wheel), (2) 다이크로익 미러(dichroic mirror), (3) 프리즘 기반 시스템(prism-based system)

이러한 장치들은 센서에 도달하기 전, 입사 광을 개별 밴드로 나누는 역할을 합니다.

2. 이미지 획득 (Image Acquisition) MSI 시스템은 동일한 장면을 서로 다른 스펙트럼 밴드로 각각 촬영합니다.

이는 다음 두 가지 방식 중 하나로 수행됩니다:
(1) 동시 촬영: 여러 밴드에 대응하는 필터가 부착된 센서 배열을 사용하여 한 번에 여러 밴드의 이미지 획득, (2) 순차 촬영: 하나의 센서 앞에 필터를 교체하거나, 대상 지역을 여러 번 통과하며 촬영

3. 데이터 처리 (Data Processing) 획득한 원시(raw) 이미지를 보정 및 정제하는 단계입니다:

(1) 대기 간섭 보정, (2) 센서 노이즈 제거 / 정확한 스펙트럼 정보를 확보하기 위해 필수적인 과정입니다.

4. 분석 및 해석 (Analysis and Interpretation) 처리된 이미지를 기반으로 스펙트럼 데이터를 분석합니다:

(1) 관찰된 스펙트럼 서명을 사전에 알려진 물질의 서명과 비교하여 대상 물질을 식별하거나 상태를 평가, (2) 통계 기법 및 머신러닝 알고리즘을 활용하여 이미지 내 영역을 스펙트럼 특성에 따라 분류

멀티스펙트럼 이미징(MSI)

• 스펙트럼 밴드: 보통 4개에서 10개 정도의 개별적인 스펙트럼 밴드(가시광선, 근적외선(NIR), 단파 적외선(SWIR))에서 이미지를 촬영합니다.

• 해상도 및 속도: 공간 해상도와 스펙트럼 정보 간의 균형을 제공하며, 비교적 빠른 속도로 데이터를 수집할 수 있습니다.

• 활용 분야: 환경 모니터링 및 토지 분석 등에 활용됩니다.

• 한계점: 촬영 가능한 스펙트럼 밴드 수가 제한적이기 때문에, 초분광(Hyperspectral) 영상에 비해 스펙트럼 정보의 정밀도가 낮습니다.

다양한 분야에서의 멀티스펙트럼 이미징(MSI) 성공 사례

정밀 농업 및 작물 모니터링: 정밀 농업 분야에서 MSI 기술의 활용은 작물 건강 상태를 모니터링하고, 관개(물 관리)를 최적화하며, 병해충을 조기에 감지하는 데 큰 도움이 되고 있습니다.

예를 들어, MSI 데이터를 기반으로 한 "식생 지수(NDVI, 정규화 식생 지수)"는 작물의 생육 상태와 활력을 평가하는 데 핵심 도구로 자리 잡았습니다.

이러한 기술의 도입은 작물 수확량 증가, 환경 영향 감소, 농업 효율성 향상 등 다양한 긍정적 효과를 가져오고 있습니다.

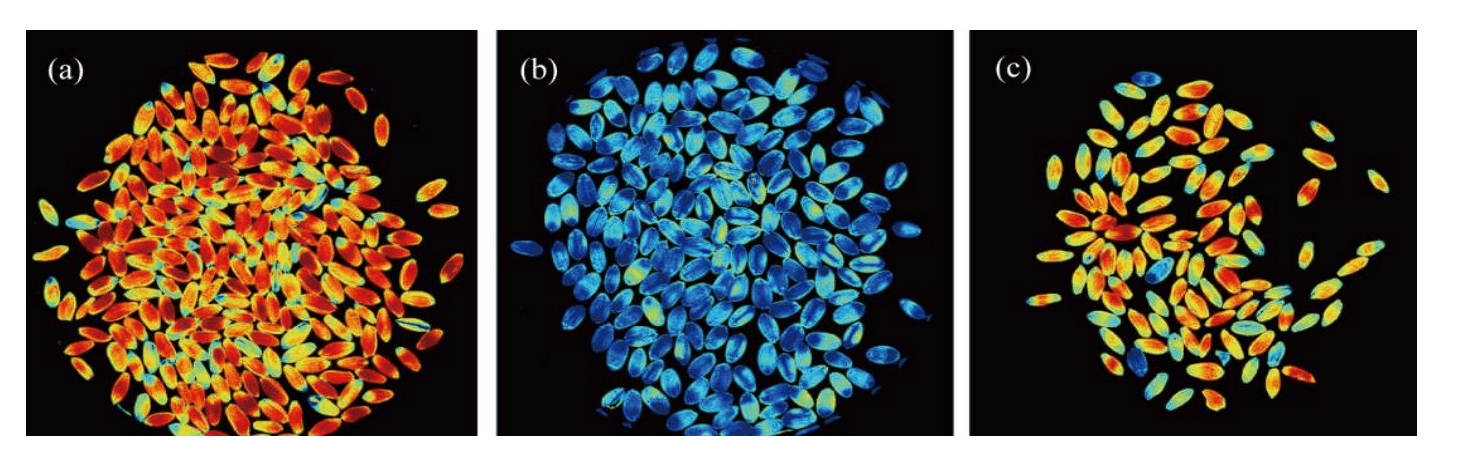

종자 품질에서의 멀티스펙트럼 이미징(Multispectral Imaging)

✅ MicaSense 멀티스펙트럼 카메라를 사용할 경우 더욱 효과적인 이유

MicaSense의 멀티스펙트럼 카메라는 정확한 밴드 정렬, 고해상도 센서, 다양한 데이터 분석 호환성을 갖추고 있어, 정밀 농업, 환경 모니터링, 식생 분석 등의 분야에서 보다 정밀하고 신뢰도 높은 결과를 제공합니다.
 따라서 기존 RGB 센서나 저해상도 장비 대비 더욱 효과적인 분석과 의사결정이 가능합니다.

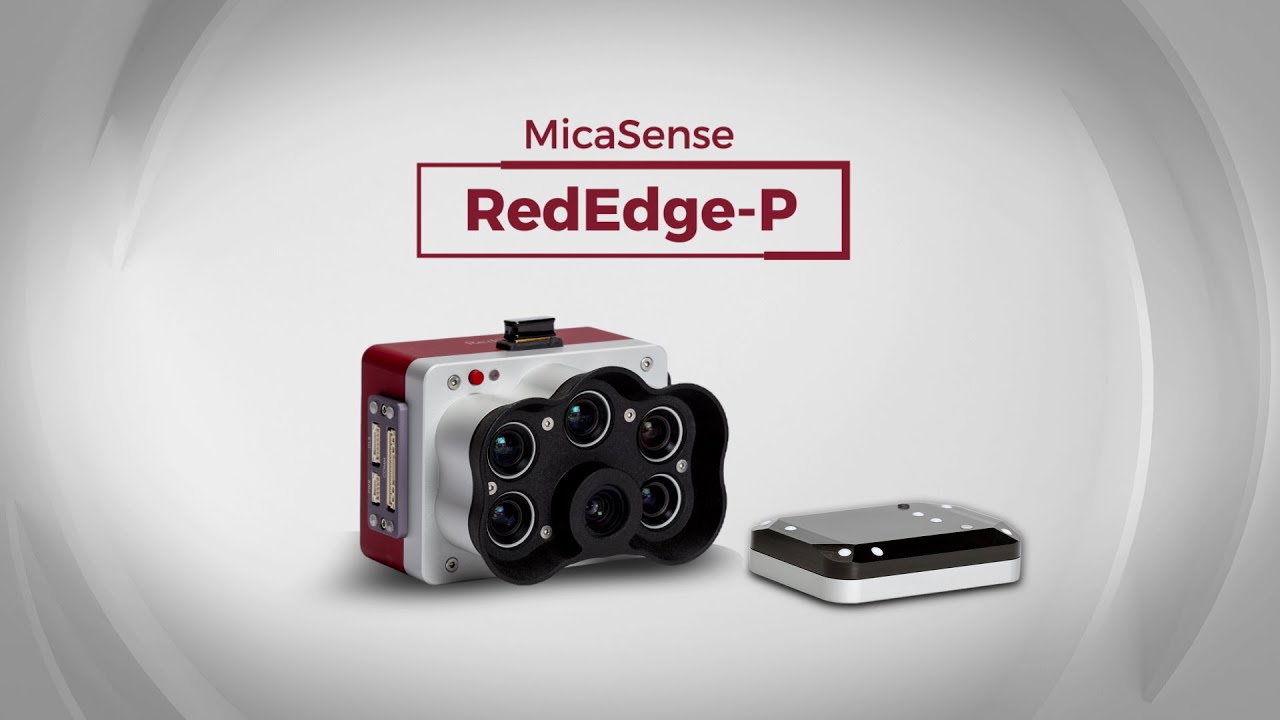

아래는 MicaSense 대표 모델인 RedEdge-P 또는 Altum-PT의 제품 이미지입니다.
